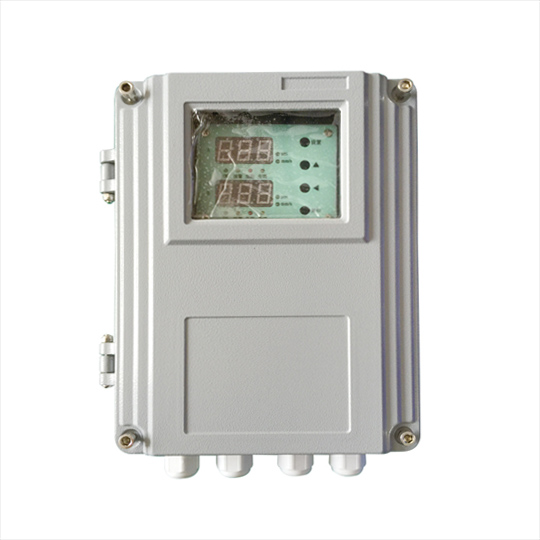

VM-5300雙通道振動監測儀(掛壁式)
綜述
VM-5300雙通道振動監測儀器對旋轉機械的絕對軸承振動進行長期可靠地監測,機器狀況、機器損壞和正在發展的損壞在機器運行過程中以故障征兆的形式來進行識別。機械振動所傳遞的信息就是其中之一,并且?guī)缀跛械臋C(jī)械破壞都會產生過大的振動。在所有的振動類型中,絕對軸承振動是最容易被測量的,是指機殼(軸瓦和軸承座)相對于空間的固定參考點的快速振動??梢允褂盟俣仁絺鞲衅髟跈C(jī)殼的水平、垂直方向進行測量。安裝這些傳感器簡單快捷,只需要一個螺釘。因此對絕對軸承振動進行監測是大部分旋轉機械最基本和最廣泛的保護手段。
技術說明
● 輸入:
傳感器輸入 振動傳感器
輸入點數 2點
● 測量范圍:
振動振幅 0-800um任意可調
振動烈度 0-50.0mm/s任意可調
● 輸入/輸出轉換精度(含傳感器):
記錄輸出 ±1.0% 25℃
數碼顯示 ±1.0% 25℃
頻率響應 10HZ~1KHz
● 記錄輸出:4~20mA(負載≤500Ω);
● 緩沖輸出 傳感器信號經緩沖放大后從后面板端子輸出
● 報 警:
報警繼電器輸出 4組常開繼電器(兩路報警、停車)
觸點容量 250VAC/3A或30VDC/3A
● 環 境:
運行溫度 -20℃ ~ 70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~ 95% 無冷凝
● 工作電源: 220VAC±10%,50HZ
● 功耗: ≤10W
● 重量: 2kg
● 儀表機箱尺寸:長240mm X 寬190mm
安裝尺寸:長275mm X 寬170mm
