儀表系列
KH-1500水機振動擺渡監測儀
綜述
在評價水輪機械的運行狀態時,所有與機器狀況有關的故障征兆中,機械振動所傳遞的信息及相對軸的擺度是很重要的。

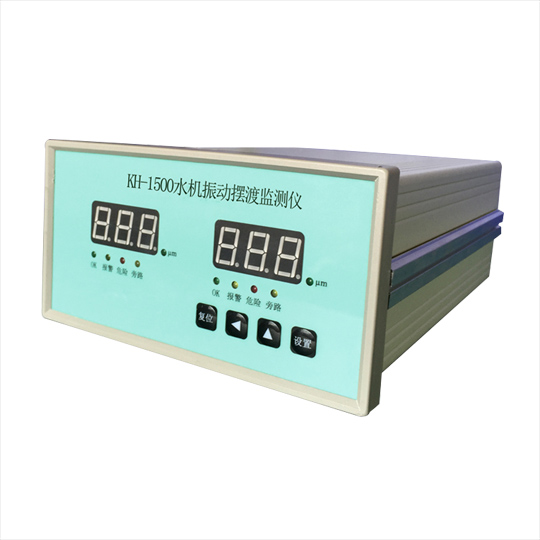

KH-1500水機振動擺渡監測儀,是一臺雙通道監視儀表,它可以長期在線監測兩個獨立通道的軸的徑向振動以及徑向間隙或者外殼振動,接受來自?xún)陕穫鞲衅餍盘?hào),適用于各種型式的水輪機械。
KH-15500水機振動擺渡監測儀是我們專門為水輪機械的振動監測和保護設計制造的,滿足API670標準的要求。
技術說明
● 輸入:
傳感器輸入 電渦流傳感器、低頻振動傳感器
輸入點數 2點
● 測量范圍: 0~800um任意可調
● 輸入/輸出轉換精度:
記錄輸出 ±1.0% 25℃
數碼顯示 ±0.1% 25℃
● 頻率響應: 0.5~50Hz
● 記錄輸出:4~20mA(負載≤500Ω)或1~5V(負載≥1KΩ)
● 緩沖輸出:傳感器信號經緩沖放大從后面板端子排輸出
● 傳感器電源輸出:-24VDC±10%,15mA,短路限流≤30mA
● 報 警:
報警繼電器輸出 4組常開繼電器(兩路報警、停車)
觸點容量 250VAC/3A或30VDC/3A
● 環 境:
運行溫度 -20℃ ~ 70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~ 95% 無冷凝
● 工作電源: 220VAC±10%,50HZ
● 功耗: ≤10W
● 重量: 1kg
● 儀表面框尺寸:寬160mm×高80mm×深200mm
開孔尺寸:寬(151+1)mm×高(75+1)mm
