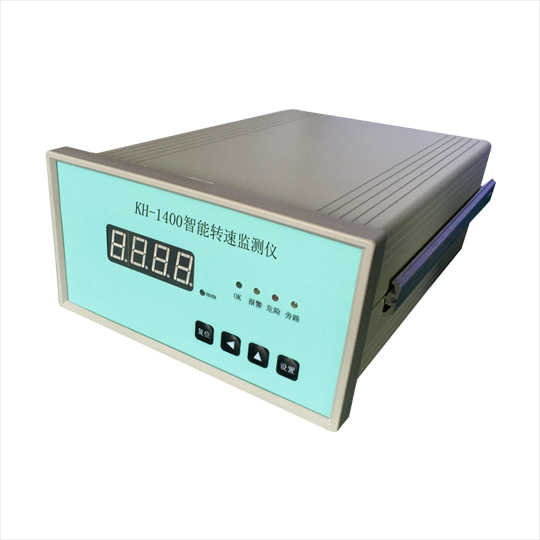

KH-1400智能轉速監測儀
綜述 KH-1400智能轉速監控儀智能轉速監控儀是一臺單通道的轉速監視儀表。它可以長期穩定可靠地監視旋轉機械的軸轉速,適用于各種類型的旋轉機械??膳浣右宦范喾N類型的轉速傳感器(如電渦流傳感器,磁電式傳感器,磁阻式傳感器等),只要輸入的是正弦波,脈沖,方波信號就可以。一般非接觸傳感器的探頭沿徑向以適當?shù)拈g隙安裝在軸系凸臺或凹槽或測速齒盤處,正對著感應體。使用不同的傳感器則對機器的測速盤或測量齒的模數、齒數、齒的分布有不同的應用要求。用戶需要注意是要針對不同機器的測量要求和現場條件選用合適的傳感器。
1. 技術說明
● 輸入:
傳感器輸入 轉速傳感器、電渦流傳感器
輸入點數 1點
● 測量范圍: 0-50000r/min任意可調
● 輸入/輸出轉換精度:
記錄輸出 < ±0.3% 25℃
數碼顯示 <±3r/nin 25℃
● 記錄輸出:4~20mA(負載≤500Ω)或1~5V(負載≥1KΩ)
● 緩沖輸出:經緩沖放大的傳感器信號經緩沖放大從后面板端子排輸出
● 傳感器電源輸出:±24VDC±10%,15mA,短路限流≤30mA
● 報 警:
報警繼電器輸出 2組常開繼電器(報警、停車)
觸點容量 250VAC/3A或30VDC/3A
● 環 境:
運行溫度 -20℃ ~ 70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~ 95% 無冷凝
● 工作電源: 220VAC±10%,50HZ
● 功耗: ≤10W
● 重量: 1kg
● 儀表面框尺寸:寬160mm×高80mm×深200mm
開孔尺寸:寬(151+1)mm×高(75+1)mm
