儀表系列

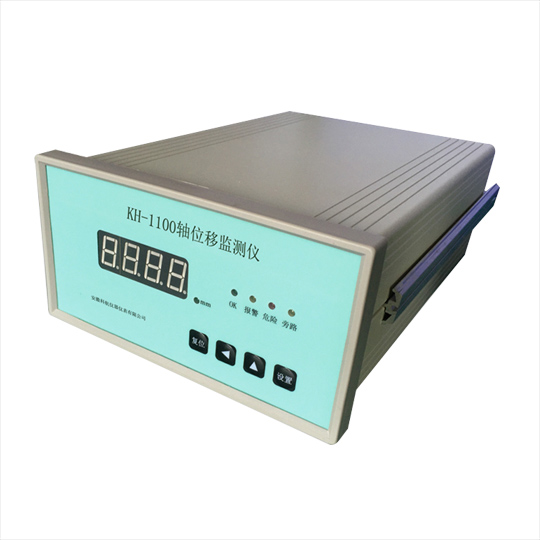

軸向位移對于許多旋轉機械(如汽輪機、水輪機、透平壓縮機、風機、離心泵等)是非常重要的信號,可以反映出機器內部軸(轉子)與軸向相對止推軸承的間隙,間隙的變化不僅能表明機器的運行特性和狀況,而且能指示止推軸承的磨損情況以及轉動件和靜止件之間可能發生相碰的危險。KH-1100軸位移監測儀對軸向位移的長期連續監測可以提出早期的警告,防止機器在不良狀況下工作而造成損壞,進而帶來經濟損失。
技術說明:
l 輸入:
傳感器輸入 電渦流傳感器
輸入點數 1點
l 系統輸入/輸出轉換精度:
記錄輸出 ±1.0% 25℃
數碼顯示 ±1.0% 25℃
l 記錄輸出: 4~20mA(負載≤500Ω)
l 緩沖輸出: SIG緩沖信號電平-1.2 ~ -23V,輸出阻抗500Ω(最大5mA)
傳感器電源輸出:-24VDC±10%,15mA,短路限流≤30mA
報 警:
報警繼電器輸出 2組常開繼電器(報警、停車)
觸點容量 250VAC/3A或30VDC/3A
環 境:
運行溫度 -20℃ ~ 70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~ 95% 無冷凝
工作電源: 220VAC±10%,50HZ
功耗: ≤10W
重量: 1kg
儀表面框尺寸:寬160mm×高80mm×深200mm
開孔尺寸:寬(151+1)mm×高(75+1)mm
