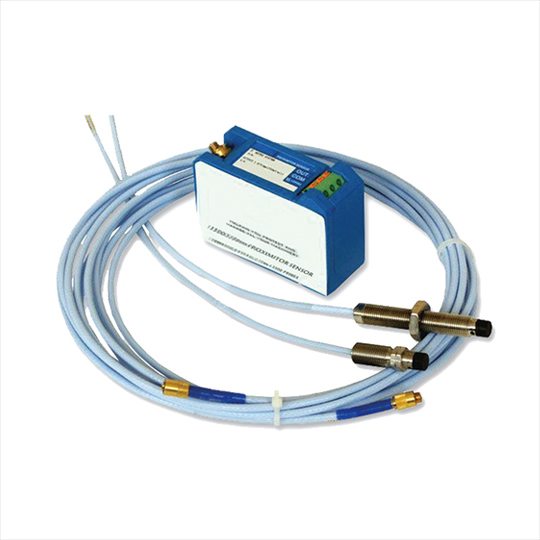

KH-4140一體化軸位移變送器
隨著DCS系統的普及,傳統的二次儀表的功能基本上都能由DCS系統實現。
KH-4140軸位移變送器將傳感器采樣的位移信號經變送器線性化、歸一化處理后,直接輸出4-20mA信號。
KH-4140軸位移變送器與VM-310系列電渦流傳感器探頭配接,取消了變送器或儀表,減少了接線環節和安裝環節,減少了故障率,它將傳統的外部前置器和儀表部分的濾波、信號歸一化處理、信號輸出等功能模塊化,增強了系統的集成度,體積小,提高了可靠性。
KH-4140軸位移變送器為直接與DCS、PLC接口提供一種簡便、低成本的方式監測旋轉機械轉子的軸位移。對主機、輔機設備如汽輪機、壓縮機、風機、泵、電機等進行軸位移實時監測,能真正起到對這類設備進行保護。它測量準確、穩定可靠,抗干擾性能強。
1. 技術說明:
●供電電源:+24Vdc,最大工作電流小于20mA。
●輸 入:電渦流傳感器探頭。
●輸 出:4~20mA,最大負載電阻500Ω。
●精 度:<±1%
●頻 響:0~10KHz。
●溫 漂: ≤0.1%℃。
●外形尺寸: 90mm(W)×35mm(L)×70mm(H)。
●安裝尺寸:底板安裝,51mm×51mm,采用四個M4×12 GB29-76螺栓安裝;
導軌安裝,可以方便地安裝在標準35mm導軌上。
●接線方式:采用SpringLoc 端子,有自動緊固的功能,不需要安裝工具即可接線,由于不需要螺栓固定,不會發生松動。
●工作溫度: -30℃~80℃。
