變送器系列

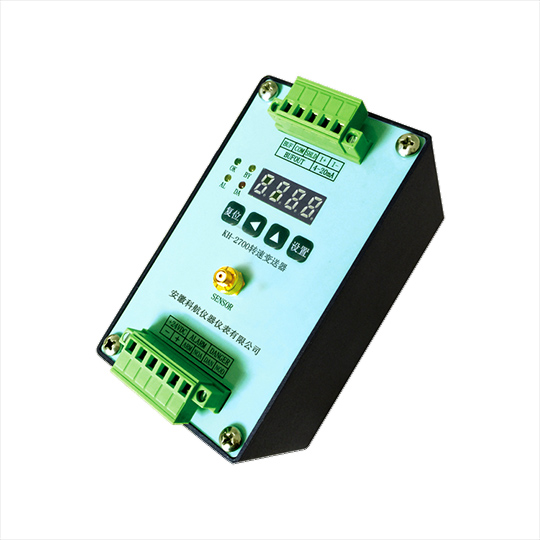

KH-2700轉速變送器
綜述
一般非接觸傳感器的探頭沿徑向以適當?shù)拈g隙安裝在軸系凸臺或凹槽或測速齒盤處,正對著感應體。KH-2700轉速變送器與電渦流探頭配套使用,它可以長期穩定可靠地監測旋轉機械的軸轉速,適用于各種類型的旋轉機械。該變送器帶顯示、4~20mA輸出和兩路繼電器輸出,并可現場設定量程和報警值等參數。變送器采用導軌或螺釘安裝,現場安裝方便。
1. 技術說明
供電電源: +24VDC ±10%
輸入 電渦流探頭
測量范圍: 0-9999r/min內可設定
記錄輸出: 4~20mA(負載≤500Ω);
精度 0.3%內
報警繼電器輸出 2組常開繼電器(報警、停車)
觸點容量 250VAC/3A或30VDC/3A
工作環境
工作溫度 -20 ~70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~95% 無冷凝
功耗: 10W
重量: <1Kg
儀表外形尺寸:高*長*深 =120mm *90mm*75mm
(加接線端子后深度最小132mm)
