變送器系列

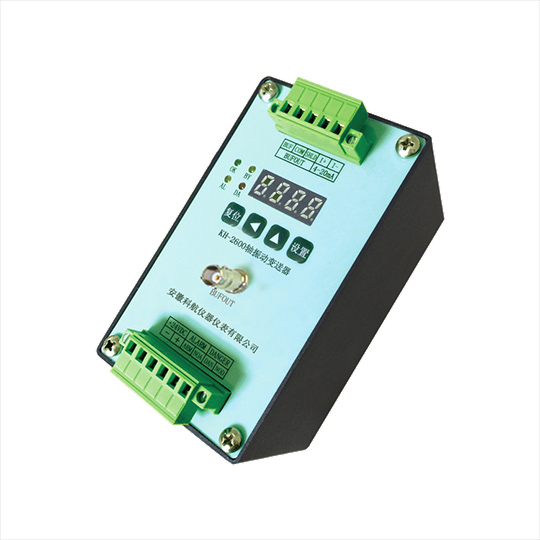

KH-2600軸振動變送器
綜述
KH-2600軸振動變送器與電渦流探頭配套使用,可廣泛使用于電力、冶金、石化、鋼鐵和造紙行業等的大型旋轉機械軸振動(轉子相對軸承蓋的振動)的測量和保護控制。主要監測旋轉機械轉子的徑向振動,監測由于轉子的不平衡、不對中、機件松動等引起的振動增大。該變送器帶顯示、4~20mA輸出和兩路繼電器輸出,并可現場設定量程和報警值等參數。變送器采用導軌或螺釘安裝,現場安裝方便。
技術說明
供電電源: +24VDC ±10%
輸入 電渦流探頭
測量范圍: 0-800um內可設定
記錄輸出: 4~20mA(負載≤500Ω);
精度 1%
報警繼電器輸出 2組常開繼電器(報警、停車)
觸點容量 250VAC/3A或30VDC/3A
工作環境
工作溫度 -20 ~70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~95% 無冷凝
功耗: 10W
重量: <1Kg
儀表外形尺寸:高*長*深 =120mm *90mm*75mm
(加接線端子后深度最小132mm
