變送器系列

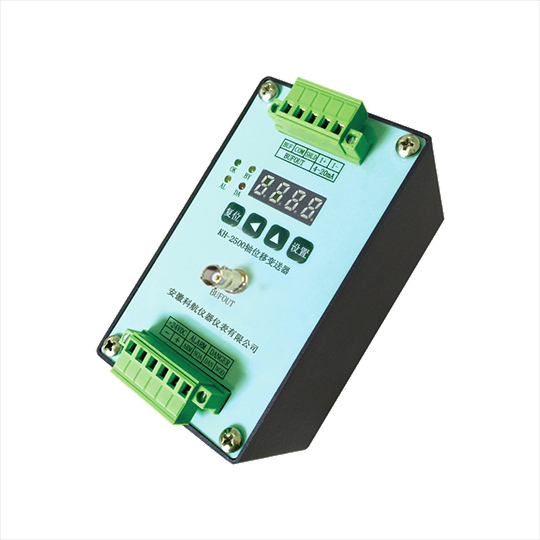

KH-2500軸位移變送器
綜述
KH-2500軸位移變送器與電蝸流傳感器配套使用,廣泛適用于電力、冶金、石化和造紙行業的大型旋轉機械(如汽輪機、壓縮機、電機、風機、泵等)軸向位移的測量和保護控制??蓪?dǎo)軌安裝和螺釘安裝,方便現場安裝,帶4~20mA輸出和兩路繼電器輸出,并可現場設定量程和報警值。
1. 技術說明
供電電源: +24VDC ±10%
輸入 電渦流探頭
測量范圍: 10mm內可設定
記錄輸出: 4~20mA(負載≤500Ω);
精度 1%
報警繼電器輸出 2組常開繼電器(報警、停車)
觸點容量 250VAC/3A或30VDC/3A
工作環境
工作溫度 -20 ~70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~95% 無冷凝
功耗: 10W
重量: <1Kg
儀表外形尺寸:高*長*深 =120mm *90mm*75mm
(加接線端子后深度最小132mm)
