變送器系列

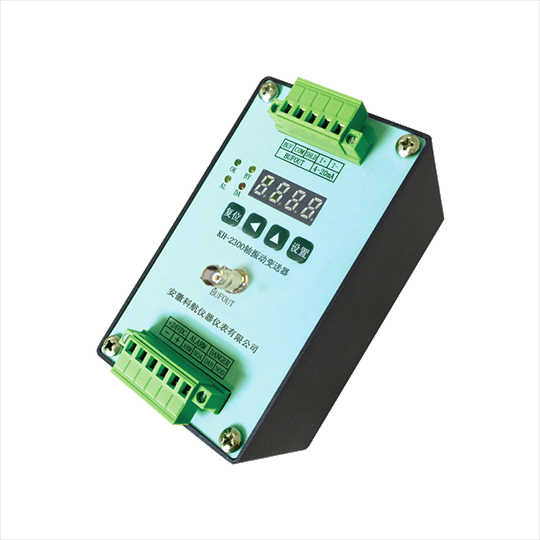

KH-2300振動變送器
綜述
KH-2300振動變送器與振動傳感器配套使用,可廣泛使用于電力、冶金、石化、鋼鐵和造紙行業等的大型旋轉機械軸振動(轉子相對軸承蓋的振動)的測量和保護控制機器狀況、機器損壞和正在發展的損壞在機器運行過程中以故障征兆的形式來進行識別。配套使用振動傳感器或壓電式傳感器在機殼的水平、垂直方向進行測量。該變送器帶顯示、4~20mA輸出和兩路繼電器輸出,并可現場設定量程和報警值等參數。變送器采用導軌或螺釘安裝,現場安裝方便。
1. 技術說明
供電電源: +24VDC ±10%
輸入 振動傳感器
測量范圍: 0-50mm/s或0-800um內可設定
記錄輸出: 4~20mA(負載≤500Ω);
精度 1%
報報警繼電器輸出 2組常開繼電器(報警、停車)
觸點容量 250VAC/3A或30VDC/3A
工作環境
工作溫度 -20 ~70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~95% 無冷凝
功耗: 10W
重量: <1Kg
儀表外形尺寸:高*長*深 =120mm *90mm*75mm
(加接線端子后深度最小132mm)
