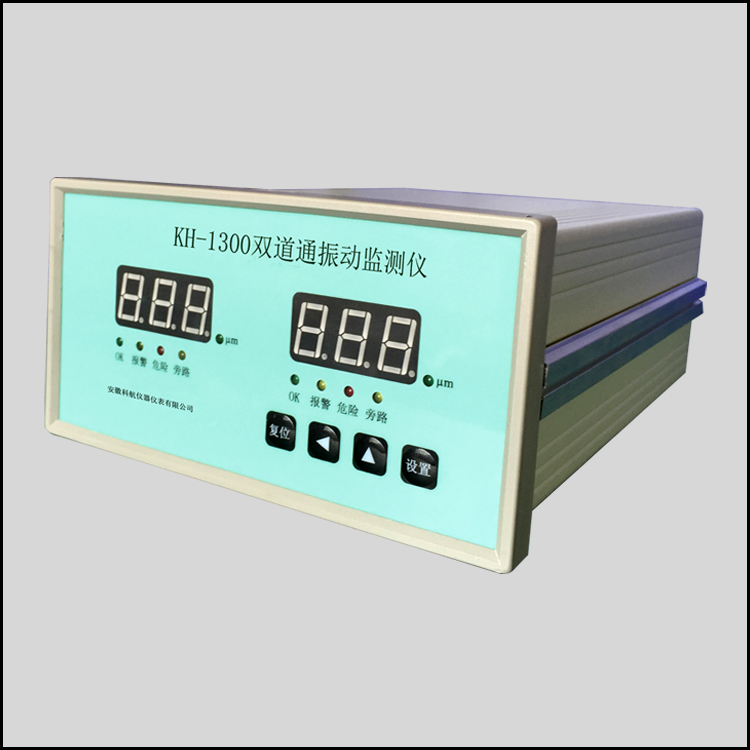

KH-1300雙通道振動監測儀
機器狀況、機器損壞和正在發展的損壞在機器運行過程中以故障征兆的形式來進行識別。機械振動所傳遞的信息就是其中之一,并且?guī)缀跛械臋C(jī)械破壞都會產生過大的振動。在所有的振動類型中,絕對軸承振動是最容易被測量的,是指機殼(軸瓦和軸承座)相對于空間的固定參考點的快速振動。可以使用速度式傳感器或壓電式傳感器在機殼的水平、垂直方向進行測量。安裝這些傳感器簡單快捷,只需要一個螺釘。因此對絕對軸承振動進行監測是大部分旋轉機械最基本和最廣泛的保護手段。
KH-1300雙通道振動監測儀是一臺雙通道振動監測儀表,兩個通道各自獨立工作,獨立顯示,各自輸入來自兩個速度式傳感器的信號。用戶可以對兩個通道進行不同的組合測量,可以是同一位置的水平和垂直兩點,也可以是不同位置的兩點,也可以通過后端子把獨立的繼電器組成“與”和“或”邏輯。對于許多中小型旋轉機械尤其是具有滾珠軸承的機器(軸的振動更容易傳到外殼),VM-130雙通道振動監測儀是一臺理想的監測保護儀表,滿足API670標準的要求。
技術說明
● 輸入:
傳感器輸入 振動傳感器
輸入點數 2點
● 測量范圍:
振動振幅: 0-800um 任意可調
振動烈度: 0-50.0mm/s任意可調
● 輸入/輸出轉換精度:
記錄輸出 ±1.0% 25℃
數碼顯示 ±1.0% 25℃
● 頻率響應: 10HZ~10KHz
● 記錄輸出: 4~20mA(負載≤500Ω)
● 緩沖輸出: 傳感器信號經緩沖放大后從后面板端子輸出
● 報 警:
報警繼電器輸出 4組常開繼電器(兩路報警、停車)
觸點容量 250VAC/3A或30VDC/3A
● 環 境:
運行溫度 -20℃ ~ 70℃
存儲溫度 -30 ~ 85℃
相對濕度 20 ~ 95% 無冷凝
● 工作電源: 220VAC±10%,50HZ
● 功耗: ≤10W
● 重量: 1kg
● 儀表面框尺寸:寬160mm×高80mm×深200mm
開孔尺寸:寬(151+1)mm×高(75+1)mm
